立风井防爆门

一、产品用途
立风井防爆门用于立风井井口,当风机?;?,能自动打开井口,?;た缶??!?/font>

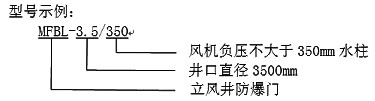

二、产品型号、规格
立风井防爆门按风机负压分为不大于350mm水柱和不大于450mm水柱两大类,按井口直径有3个规格,共有6个型号规格,见下表:
风机负压 (mm水柱) |
型号规格 | 图号 |
≤350 | MFBL-3.5/350 | B78-375.11 |
MFBL-5.0/350 | B78-375.14 | |
MFBL-6.0/350 | B78-375.16 | |
≤450 | MFBL-3.5/450 | B78-375.2 |
MFBL-5.0/450 | B78-375.5 | |
MFBL-6.0/450 | B78-375.7 |
三、产品说明
立风井防爆门为煤炭工业部武汉煤矿设计研究院设计,产品质量标准和检测标准严格执行Q/WMS-3015-2006《立风井防爆门》?! ?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" />

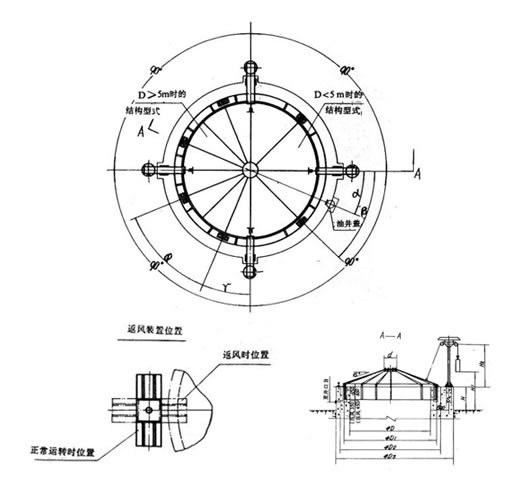

四、产品主要结构
本立风井防爆门为防爆盖、返风装置、重锤装置等部件组成?! ?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" />
1、防爆盖采用锥形结构,分四个部分联接而成,每部分由钢板,角钢组焊成型?! ?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" />
2、返风装置为压板式?! ?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" />
3、重锤装置由重锤架、滑轮、配重组成?! ?br style="margin: 0px; padding: 0px; line-height: 0px; height: 0px;" />
4、密封方式采用钢板组焊外圈板固定δ15橡胶板密封。
